يمكن تشبيه ماكينة الراوتر CNC بأنها نظام متكامل حيث تعمل مكوناته الميكانيكية والإلكترونية معًا بتناغم لتحويل التصميم الرقمي إلى قطعة حقيقية. تتفاوت هذه المكونات في تعقيدها وجودتها بين ماكينة وأخرى، لكن المبدأ الأساسي يبقى واحدًا. فيما يلي تحليل تفصيلي للمكونات الرئيسية: تكون ماكينة راوتر (CNC Router) من مجموعة أجزاء ميكانيكية وكهربائية مترابطة، تعمل معاً لقطع ونقش الخامات المختلفة (مثل الخشب، البلاستيك، والألومنيوم) بدقة عالية.

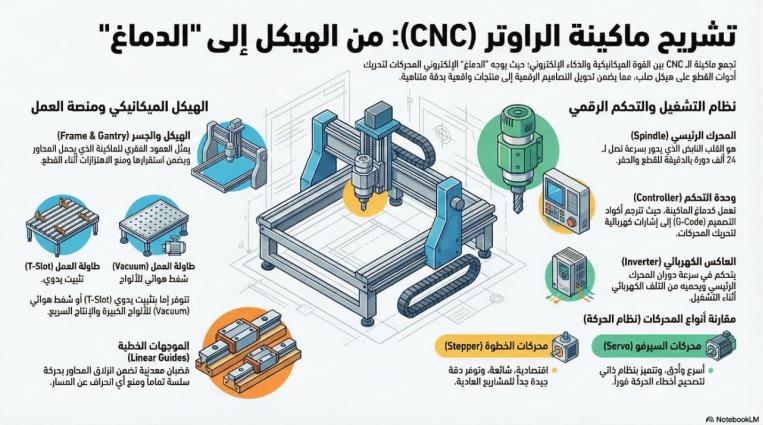

إليك تفصيل لأهم مكوناتها الأساسية:
الهيكل الأساسي أو الإطار (Frame)
* الإطار هو القاعدة التي تحمل الماكينة بالكامل، يُصنع عادةً من الحديد الصلب الملحوم لضمان استقرار الماكينة ومنع أي اهتزازات أثناء القطع العنيف ويعتبر العمود الفقري لها. الوظيفة الأساسية للإطار هي توفير الصلابة والثبات لتحمل قوى القطع دون أي اهتزازات أو انثناءات، فالإطار غير الصلب يؤدي إلى عدم الدقة وتشوه القطع . تصنع الإطارات عادةً من البروفيلات والألواح والألمنيوم، أو الحديد الملحوم في الماكينات الأكبر حجمًا، وحتى من الخشب الرقائقي في المشاريع محلية الصنع (DIY) .
طاولة العملاء و طرابيزة العمل (Frame and Bed)
* طاولة العمل (Working Table): السطح الذي يتم وضع الخامات عليه، وتأتي بنوعين رئيسيين:
* طاولة التثبيت الميكانيكي (T-Slot): هي طاولة معدنية أو بلاستيكية مجوفة بمسارات، تُستخدم فيها كلامبات يدوية لتثبيت قطعة العمل.
* طاولة الشفط (Vacuum Table): نظام متطور يستخدم مضخة تفريغ الهواء لتثبيت الألواح المسطحة بقوة هائلة، وهي مثالية للإنتاج السريع والألواح الكبيرة.
المحرك الرئيسي أو رأس القطع (Spindle)
هو القلب النابض للماكينة والجزء المسؤول مباشرة عن عملية الحفر والقطع.
* يقوم بتدوير ريشة القطع بسرعات عالية جداً (تتراوح غالباً بين 12,000 إلى 24,000 دورة في الدقيقة).
* يحتاج إلى نظام تبريد مستمر، ويكون إما تبريداً بالهواء (Air Cooled) أو تبريداً بالماء (Water Cooled) لمنع تلفه بسبب الحرارة العالية.
* تستخدم أداة القطع (Router Bit / Cutter): هي الأداة التي تقوم بعملية القطع الفعلية، وتختلف أنواعها وأشكالها حسب المادة والتشغيل المطلوب .
الجسر المتحرك (Gantry)
هو الهيكل العرضي الكبير الذي يتحرك فوق طاولة العمل (يتحرك على طول المحور Y). وظيفته حمل نظام المحور X (الحركة يميناً ويساراً) والمحور Z (الحركة صعوداً وهبوطاً)، بالإضافة إلى حمله للمحرك الرئيسي (Spindle).
نظام الحركة (Drive System)
هو النظام الذي يُترجم الأوامر البرمجية إلى حركة فعلية للمحاور الثلاثة، ويتكون من شقين:
* المحركات (Motors):
* محركات الخطوة (Stepper Motors): شائعة، اقتصادية، وتوفر دقة جيدة جداً للمشاريع العادية.
* محركات السيرفو (Servo Motors): أسرع، وأدق، وتتميز بوجود نظام تقييم لتصحيح الأخطاء فوراً لمنع فقدان أي خطوة أثناء الحركة، لكنها أعلى تكلفة.
* نقل الحركة (Transmission):
* الجريدة المسننة والترس (Rack and Pinion): تُستخدم للمحاور الطويلة (X و Y) لسرعتها العالية وقدرتها على تحمل الأوزان.
* العمود الملولب أو الفتيل (Ball Screw): يُستخدم للمحور العمودي (Z) وللماكينات التي تتطلب دقة متناهية جداً، حيث يحول الحركة الدورانية إلى حركة خطية بدقة شديدة.
الموجهات الخطية أو دليل الحركة القضبان (Linear Guides / Rails)
هي القضبان المعدنية أو المسارات التي تنزلق عليها الأجزاء المتحركة (مثل الجسر). تضمن هذه الموجهات سير المحاور بحركة سلسة تماماً وتمنع أي انحراف عن المسار تحت تأثير ضغط عملية القطع.
وحدة التحكم (Controller / CNC Control System)
هي بمثابة “الدماغ” للماكينة. تستقبل هذه الوحدة تصميمات الأكواد (G-Code) وتترجمها إلى إشارات كهربائية تُحرك المحركات بدقة.
* قد تكون وحدة متصلة بجهاز كمبيوتر خارجي يستخدم برامج مثل (Mach3 / Mach4).
* أو قد تكون وحدة تحكم يدوية مستقلة (DSP Controller).
العاكس الكهربائي الانفرتر (Inverter / VFD)
وحدة التحكم في التردد المتغير (Variable Frequency Drive). وظيفتها الأساسية التحكم في سرعة دوران المحرك الرئيسي (Spindle)، بالإضافة إلى توفير تشغيل وإيقاف سلس للمحرك لحمايته من التلف الكهربائي.
الملحقات الإضافية و المكونات المساعدة
* نظام سحب الغبار (Dust Collector): مكنسة صناعية موصلة برأس الماكينة لشفط النشارة والغبار فوراً، مما يطيل عمر الموجهات الخطية ويحافظ على نظافة بيئة العمل.
* مفاتيح الحد أو الحساسات (Limit Switches): تضبط نقطة الصفر للماكينة وتمنع الأجزاء المتحركة من تجاوز حدودها الآمنة .
* مستشعر الأداة (Tool Sensor): قطعة صغيرة لقياس طول ريشة الحفر أوتوماتيكياً لضبط نقطة الصفر للعمق (Z-Zero) بدقة متناهية قبل بدء العمل.
من اخترع (CNC)؟
- الجذور :قبل ظهور الحاسب الآلي، كانت الآلات تعمل يدويًا بالكامل. ومع ذلك، بدأت الأفكار الأولى للأتمتة في القرن الثامن عشر: بواسطة نول جاكارد (1801): استخدم البطاقات المثقبة لتوجيه حركات النسيج، وهي أول فكرة لاستخدام “بيانات خارجية” للتحكم في آلة.
- ميلاد التحكم الرقمي (NC) فيأواخر الأربعينات و بداية الخمسينيات:
- على الرغم من أن الفكرة كانت مطروحة منذ فترة، إلا أن أول مفهوم للتحكم الرقمي لم يُطوّر إلا في عام 1949 ميلادية, بواسطة )جون تي بارسونز) رائد الكمبيوتر بالاشتراك مع معهد ماساتشوستس للتكنولوجيا (MIT). كان البحث حول الإنتاج الفعال لشفرات طائرات الهليكوبتر والشرائح الأكثر صلابة للطائرات وقد عمل لتطوير نظام يستخدم البطاقات المثقبة لتغذية الآلة بالإحداثيات, كان بارسونز قادرًا على حساب إحداثيات جناح الهليكوبتر باستخدام ألة رقمية تسمى IBM 602A , لقد فكر في وضع نظام يتم بموجبه التحكم في حركة الآلة عن طريق البيانات الرقمية المثقوبة على البطاقات و تم إدخال نقاط البيانات إلى مثقاب سويسري عن طريق إدخال بطاقات مثقبة في النظام. يمكن استخدام المعلومات المُبرمجة مسبقًا لإنتاج قطع غيار للمروحيات؛ وكان هذا بمثابة مقدمة لبرمجة آلات التحكم الرقمي الحاسوبي (CNC). أدت هذه المعلومات إلى تصنيع العديد من ريش طائرات الهليكوبتر وجلود الطائرات. كان هذا يعتبر أول آلة سيحصل بارسون لاحقًا على جوائز جوزيف ماريا جاكار التذكارية لعمله.
تم تطوير الفكرة بشكل أكبر، في عام 1952 ، قدم ريتشارد كيغ (بالتعاون مع معهد ماساتشوستس للتكنولوجياMIT) أول آلة طحن (CNC Milling Machine) تُعرف باسم Cincinnati Milacron Hydrotel. سينسيناتي هيدرو-تيل و هي عبارة عن آلة طحن ((Milling هيدروميكانيكية معدلة توجه حركة محركات سيرفو متصلة بإشارات مقروءة من بطاقات مثقبة على طول ثلاثة محاور، مما يحدد موضع أداة القطع. وقد أثبت هذا جدوى التشغيل الآلي المُتحكم فيه بواسطة الحاسوب. , مع أن هذه الآلة الرائدة لم تكن حاسوباً بالمعنى الحديث، إلا أنها أرست الأساس للتحكم العددي بالحاسوب. أما جانب “الحاسوب” فقد ظهر لاحقاً مع دمج الحواسيب الفعلية في أنظمة التحكم.
التحول إلىالتحكم الرقمي باسخدام الحاسب الآلي (CNC) في السبعينيات والثمانينيات :
- مع ثورة المعالجات الدقيقة (Microprocessors)، انتقلنا من التحكم الرقمي البسيط (NC) إلى التحكم الرقمي الحاسوبي (CNC):
- التصغير: بدلاً من الغرف المليئة بالإلكترونيات، أصبح من الممكن وضع “عقل” الحاسوب داخل الآلة نفسها.حيث ظهرت أجهزة كمبيوتر أصغر حجماً وأكثر قوة وأقل تكلفة، مما جعل من الممكن تضمينها في أدوات الآلات الأصغر حجماً
- تطوير لغة G-Code: تم توحيد لغة البرمجة التي تفهمها هذه الآلات، مما سمح للمبرمجين بكتابة تعليمات معقدة للحركة والسرعة وتغيير الأدوات.
- دخول الشركات اليابانية: في الثمانينيات، بدأت شركات مثل FanucوMazak في إنتاج آلات أصغر، أسرع، وأرخص ثمنًا، مما جعل التقنية متاحة للمصانع الصغيرة وليس فقط لقطاع الطيران.
- ثورة المتحكمات الدقيقة: انتشرت أنظمة التحكم منخفضة التكلفة والمدمجة في جميع أدوات الآلات مع ظهور المتحكمات الدقيقة
العصر الحديث:
الذكاء الاصطناعي والتكامل اليوم، لم تعد آلات CNC مجرد أدوات قطع، بل هي أنظمة ذكية:
- CAD/CAM: الارتباط المباشر بين برامج التصميم (CAD) وبرامج التصنيع (CAM)، حيث يتم تحويل الرسم ثلاثي الأبعاد إلى كود برمجي بضغطة زر.
- الآلات متعددة المحاور: تطورت من المحاور الثلاثة التقليدية (X, Y, Z) إلى آلات بـ 5 محاور وأكثر، قادرة على صنع أشكال هندسية بالغة التعقيد في جلسة واحدة.
- التصنيع الهجين: دمج الطباعة ثلاثية الأبعاد (التصنيع بالإضافة) مع الـ CNC(التصنيع بالطرح) في آلة واحدة.
- لقد أدى هذا التطور إلى تحويل الصناعة من “فن يدوي” إلى “علم دقيق”، حيث تصل الدقة في بعض الآلات الحديثة إلى أجزاء من الميكرون.
كيف تعمل تقنية (CNC) ؟
خطوات عمل تقنية : CNC
- التصميم (CAD) :يتم رسم القطعة المطلوبة باستخدام برامج التصميم بمساعدة الحاسوب، مثل SolidWorks أو AutoCAD، لتوليد ملف هندسي ثلاثي الأبعاد أو ثنائي الأبعاد.
- تحويل التصميم (CAM) :يتم تحويل الملف إلى أوامر برمجية (G-code & M-code) باستخدام برامج التصنيع بمساعدة الحاسوب (CAM). هذه اللغة تفهمها الآلة وتحدد مسار الأداة، السرعة، ومعدل التغذية , و هذه البرامج مثل Fusion 360، Mastercam، ArtCAM)., Vectric Aspire
- إعداد الماكينة: (Setup) يقوم المشغل بتثبيت المادة الخام في الماكينة، وتركيب أدوات القطع المناسبة، وتحديد نقطة الصفر (Zero point).
- التنفيذ : (Machining)تقوم وحدة التحكم الرئيسية (MCU) بقراءة الأكواد وتحريك محركات المحاور (Servo or Stepper motors) لتشكيل القطعة عن طريق قطع أو حفر أو إزالة أجزاء من الخامة.
- الإنتاج :(Production) تدور أداة القطع بسرعات عالية وتتحرك على محاور متعددة (غالباً 3 إلى 5 محاور) لإنتاج الشكل النهائي بدقة فائقة.
أنواع ماكينات (CNC) الشائعة ؟
- ماكينات التفريز(CNC Milling): تستخدم لقطع وتشكيل و حفرالمواد , القطعة تكون ثابتة، والريشة تدور بسرعة عالية جداً لتقص وتشكل المعدن أو الخشب لصنع قوالب أو قطع غيار .
- المخارط (CNC Lathe): )هي آلات تصنيع متطورة تعمل على تشكيل المواد (المعادن، البلاستيك، الخشب) عن طريق تدوير قطعة العمل بسرعة عالية ضد أداة قطع ثابتة. يتم التحكم في كافة حركات الماكينة عبر برنامج حاسوبي مسبق البرمجة، مما يضمن دقة فائقة وتكراراً للعمليات بأدنى تدخل بشري.
- ماكينات الراوتر أو أجهزة التوجيه (CNC Router): تستخدم غالباً للحفر و التقطيع على الخشب والبلاستيك و الاكريليك.
- ماكينات الليزر: (CNC Laser cutting Machines)تعتمد هذه الآلة على الليزر لقطع وتشكيل المواد ويتم ضبط الليزر وفقًا لكثافة المادة.
- ماكينات القطع بالبلازما: (Plasma cutting Machines)تعتمد آلات قاطع البلازما على شعلة بلازما لإذابة المادة المراد قطعها. وهي الأنسب للمواد الصلبة مثل الفولاذ.
من يستخدم ماكينات (CNC) ؟
تُستخدم آلات التحكم الرقمي بالحاسوب (CNC) من قِبل فئات متنوعة تبدأ من المصانع الكبرى وصولاً إلى الهواة في المنازل، وذلك نظراً لقدرتها العالية على الدقة والتكرار.
- التخصصات المهنية والأفراد
- فني ومشغلCNC: المسؤولون عن إعداد الماكينات، قراءة المخططات الهندسية، ومراقبة عملية الإنتاج.
- المهندسون:يعتمد عليها مهندسو الميكانيكا والتصميم لتطوير قطع غيار مخصصة ونماذج أولية للأبحاث.
- الحرفيون والمصممون:تُستخدم في ورش النجارة لصناعة الأثاث، والخزائن، واللافتات، وفي صناعة المجوهرات المعقدة.
- الهواة وصناع النماذج:مع تطور التقنية، أصبحت الآلات المكتبية الصغيرة شائعة بين الهواة في “مساحات الابتكار” (Maker Spaces) لتنفيذ مشاريع فنية أو منزلية.
- القطاعات الصناعية الرئيسية
تعتمد هذه الصناعات بشكل أساسي على تقنية CNC لإنتاج أجزاء معقدة:
- الفضاء والدفاع:لتصنيع مكونات الطائرات، وهياكل الأقمار الصناعية، وعجلات الهبوط.
- صناعة السيارات:لإنتاج محركات السيارات، وعلب التروس، والنماذج الأولية للسيارات الجديدة.
- المجال الطبي:لصناعة الأدوات الجراحية الدقيقة والأجهزة الطبية.
- الإلكترونيات:لإنتاج أغطية الهواتف، والموصلات الكهربائية، والقطع الدقيقة للأجهزة.
- الديكور والبناء:تستخدم في نقش الأخشاب، وصناعة القوالب الجبسية للأسقف، والزخارف.
- أنواع المواد التي يتم التعامل معها
- يستخدم هؤلاء الأفراد والشركات الآلة للتعامل مع مجموعة واسعة من المواد، منها:
- المعادن:مثل الألومنيوم، الفولاذ، التيتانيوم، والنحاس.
- المواد الأخرى:الخشب، البلاستيك، الرغوة (Foam)، الزجاج، والأحجار.
أهمية التصنيع باستخدام تقنية (CNC)
في الماضي، كانت المصانع تعجّ بالمعدات الثقيلة (والخطيرة في كثير من الأحيان). لم تكن ظروف العمل مثالية دائمًا، وكانت الوظائف شاقة للغاية. ورغم أن بعض العمل البدني لا يزال مطلوبًا في التصنيع، إلا أن المصنّعين المعاصرين يعتمدون الآن على المعدات المتطورة والآلية وتقنية التحكم الرقمي الحاسوبي (CNC) لإنجاز المهام المعقدة. وهذا يُسهم في جعل ظروف العمل أكثر أمانًا، والإنتاج أسهل، والعمليات أكثر كفاءة، والتصنيع ككل أنظف وأكثر استدامة.
لقد ساهمت تقنية التحكم الرقمي بالحاسوب (CNC)، إلى جانب برامج التصميم بمساعدة الحاسوب (CAD) والتصنيع بمساعدة الحاسوب (CAM)، في وضع التكنولوجيا في طليعة التصنيع، وغيرت وجه الصناعة كما نعرفها. وتشمل مزايا التحكم الرقمي بالحاسوب، مقارنةً بالتصنيع اليدوي، ما يلي:
- ظروف عمل أفضل وسلامة عمالية محسنة.
- زيادة الدقة والاتساق في جميع مراحل التصنيع، بالإضافة إلى تقليل مخاطر الخطأ البشري.
- تقليل النفايات، لأن آلات التحكم الرقمي الحاسوبي(CNC) تتميز بدقة عالية وكفاءة فائقة.
- انخفاض تكاليف الإنتاج، بما في ذلك انخفاض نفقات التشغيل واستهلاك الطاقة.
- إنتاج مبسط وأسرع، بدون اختناقات، بفضل الأتمتة
- الوظائف القائمة على التكنولوجيا، حيث يمكن للعمال الحصول على وظائف متقدمة باستخدام أحدث التقنيات
